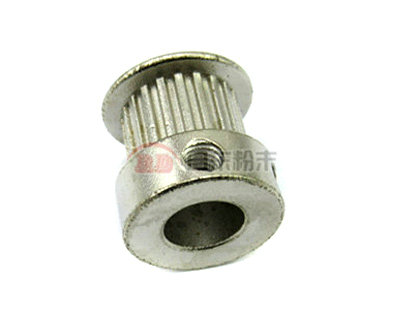

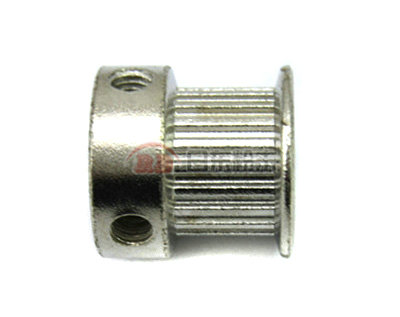

3D打印機皮帶齒輪系列類別:3D打印機皮帶齒輪系列
全國咨詢服務熱線:0755-28028901
產品屬性
用途:傳動帶
材質:橡膠
產品描述
1、3D打印機直線運動組合
2、3D打印機,特別是桌面式3D打印機是傳動學原理濃縮的一個代表產品。機械設備傳動軟件,硬件,安裝,調質,精度以及加工工藝都具有一定的代表性,打印機的傳動精度直接影響打印效果.
3、同步帶,同步帶輪是實現直線運動成本相對較低,效率相對較高的,在3D打印機上被廣泛采用。 用于3D打印機等傳動機械上。
4、不同機型選擇不同的同不輪,但原則是相同的,要實現精確控制。2GT同步輪是繼T2.5、MXL之后被廣泛采用的同步輪之一。
3D打印機皮帶齒輪同步輪特點:
1、精確弧狀齒形
2、高強張力線,抗延伸能力強
3、抗磨損的尼龍表面層,更好地保護齒節
4、聚氯丁烯基體有效保護張力團結互不受污染,不易磨損
型號 | d=內徑 | d1=外徑 | L=總高 | S=齒寬 | D1臺階 | 頂絲 |
MXL16 | 4、5、6 | 10.33 | 16 | 7 | 鑲套14 | 2*M4 |
MXL20 | 4、5、6、6.35、8 | 12.93 | 16 | 7 | 鑲套16 | 2*M4 |
MXL25 | 5、6、6.35 | 15.6 | 16 | 7 | 12 | 2*M4 |
MXL30 | 5、6、8、10、 | 19.4 | 16 | 7 | 15 | 2*M5 |
12 | 鑲套20 | |||||
MXL40 | 5、6、6.35、8 | 25.87 | 16 | 7 | 22 | 2*M5 |
10、12、15 | ||||||
注:以上是齒寬7MM,適用6MM寬同步帶 | ||||||
型號 | d=內徑 | d1=外徑 | L=總高 | S=齒寬 | D1=臺階 | 頂絲 |
MXL16 | 4、5、6 | 10.33 | 20 | 11 | 鑲套14 | 2*M4 |
MXL20 | 4、5、6、6.35、8 | 12.93 | 20 | 11 | 鑲套16 | 2*M4 |
MXL25 | 6、6.35,7,8,10, | 15.6 | 22 | 11 | 12 | 2*M4 |
10,12 | 鑲套20 | |||||
MXL30 | 5、7、8,12 | 19.4 | 22 | 11 | 15 | 2*M5 |
6、6.35、 | 鑲套25 | |||||
10, | 鑲套21 | |||||
MXL35 | 5、6、6.35、7、8 | 22.63 | 22 | 11 | 18 | 2*M5 |
MXL40 | 5、7、8,10,,12,15 | 25.87 | 22 | 11 | 22 | 2*M5 |
6 ,6.35 | 20 | |||||
MXL45 | 10、12 | 29.09 | 22 | 11 | 25 | 2*M5 |
6 ,8 | 20 | |||||
MXL50 | 5、6、8、10、12 | 32.34 | 25 | 11 | 25 | 2*M5 |
MXL55 | 6、8 | 35.59 | 25 | 11 | 25 | 2*M5 |
MXL60 | 5、6、 | 38.81 | 25 | 11 | 25 | 2*M5 |
8、10,12,15,17,20 | 30 | |||||
MXL70 | 8、10、12 | 45.29 | 25 | 11 | 30 | 2*M5 |
MXL80 | 8、10、12、15、17、20 | 51.77 | 25 | 11 | 40 | 2*M5 |
MXL90 | 8、10、12 | 58.25 | 25 | 11 | 40 | 2*M5 |
MXL100 | 8、10、12 | 64.77 | 25 | 11 | 40 | 2*M5 |
MXL120 | 8、10、12 | 77.72 | 25 | 11 | 50 | 2*M5 |
MXL160 | 10、12 | 102.5 | 25 | 11 | 50 | 2*M5 |
注:以上是齒寬11MM,適用10MM寬同步帶 |
